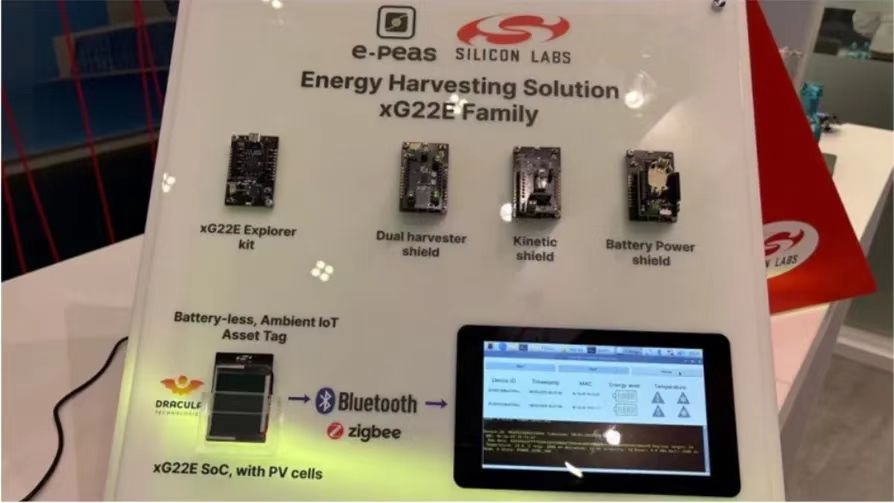

引用了本文：什么是能源收获开发套件？能源收集不是时尚术语，而是物联网技术和开发套件的进步，例如物联网产品和硅实验室，导致能源收集技术应用更加实用和更广泛。例如，EFR32XG22E能源收集开发套件是设计IoT能源效率应用的理想起点，可用于探索和评估由Chinet多协议无线无线无线系统（SOC）支持的各种能源收获解决方案。该套件使用蓝牙低能（蓝牙LE）和Zigbee绿色功率来评估能源收集设备的功能和性能。集成的套件包括EFR32XG22E探索器套件和多个能量收获盾牌，以评估包括太阳能电池，感应系统或压电和热电发电机（TEG）在内的能源的贪婪。承认按下电源申请或连续，可以适用于单个或双能源。为了证明这些扩展板的功能，Chinke Technology设计了七个应用程序示例。示例1：蓝牙-SOC能量集体感官蛋白本示例，使用双能收集膨胀斑块，使用锂电容器作为储能元件，而太阳能电池作为能源。该系统定期唤醒以进行传感器测量和传输数据，并进入悬架模式以节省能源。该系统包括一个传感器和至少一个可视化设备。传感器在不到1秒钟内将储能元件的电压传输到包装中，将EM2模式输入10毫秒，然后他醒来并再次传输。传感器在输入EM4模式之前两次重复上一个过程25秒。观察设备扫描传感器并导航加载数据的电源存储元件的电压值并向它们展示在注册控制台或通过简单连接的移动应用程序中。应优化能源收集申请，以仅发送最短时间所需的最低信息。这种潜在能源收集装置在其大部分生命周期中都在深度睡眠中。点火重新启动后，应用程序读取EMAM13920 PMIC存储组件的电压并开始传输。传输初始传输后，应用程序的逻辑将微控制器发送到EM2悬架模式10 ms，重复此传输DOS时间的周期。发送第三条消息后，该设备立即进入EM4悬架模式，并保持该模式，直到BURTC（25秒后）触发微控制器觉醒为止。一旦微控制器唤醒并完成了初始化过程，就开始读取存储元件中的电压并开始传输信息。 T的大小他有效载荷，传输功率和传输时间可能会对成功传输数据所需的能源消耗产生重大影响。用户可以根据这些参数的特定情况来重新配置这些参数。示例2：蓝牙轨道轨道能量能量传感器此示例使用双能量收集膨胀板，锂电容器用作能量储能元件和太阳能电池用作能源。该Devicevo通过对PMIC传感器（AEM13920-Power）进行测量，使用导轨创建低功率包并传输软件包作为无法连接的东西来优化能源消耗，从而起作用。此示例显示了用户如何使用抽象接口层（Rail）的无线库来创建低功率蓝牙传输软件包，以减少能源消耗。为了优化节能，该设备在其大部分生命周期中都进入了深度睡眠EM4。单独数据醒来，如果您需要发布和RE -Enter EM4模式。点火重新启动后，应用程序在双能收集膨胀板上读取E PMIC E PMIC的能量存储电压，并在开始传输之前用该值填充传输包。传输初始传输后，应用逻辑将微控制器发送到ModeEM2悬架，将其保持1秒钟，然后重复此传输周期两次。发送第三条消息后，该设备立即进入EM4悬架模式，并保持此模式，直到Burtc（20秒后）触发微控制器。有效载荷，传输功率和传输时间的大小可能会对成功传输切换条件所需的能源消耗产生重大影响。该实施使您可以改变睡眠水平和持续时间，并根据可用的能源或已知能源预算更改有效载荷的大小以及传输数量。示例3：蓝牙铁路soc能源收集动能开关该项目旨在实现XG22E Explorer套件中使用的无线开关设备和动力学收获盾。通常，无线社会战被关闭。当按下动能开关时，该设备会立即由动能收集器驱动，从而使传输包装发送到能量耗尽并恢复设备。该示例应用程序转发的软件包包括设备的名称。动能开关扩展板是该应用的主要能源，是无电池的应用。按下开关时，能量将受到限制。因此，对应用程序进行了优化，以仅在最短的时间内发送必要的最小信息。按下开关后，将馈电路并激活SOC以发送多个传输包。 SOC的dec胶冷凝器中存储的能量已耗尽，导致L电压重新启动。它将发送到您完成。 DeviceObservice VO可以至少接收三个可见的传输包。传输软件包可用于激活观察者状态的变化，例如对LED灯和点火开关的控制。示例4：蓝牙 - SOC收集应用程序观察者本项目旨在为蓝牙能量收获示例实施一个观察者设备。该设备可以从能源收集开关/传感器设备扫描和分析传输软件包，并通过串行端口分析发件人的输出信息。当连接危险公寓时，LED会提供视觉反馈。该项目实现了观察者设备，例如蓝牙能源收集。主要过程显示在下面的状态图中。当观察者开始时，他将开始扫描/发现Devicetransmission，寻找一种称为“ Switch EH”的开关设备和称为“ EH传感器”的传感器设备。曾经是魔鬼E位于ES，传输数据。示例5：Zigbee Energy Energy Energy Collection Collection传感器该项目展示了一个没有电池的Zigbee绿色能源设备，该设备配备了带有太阳能电池（PV）的能量。该设备定期唤醒，并将报告发送到配对的设备，以证明可持续和高效的通信系统。 SOC可以用作绿色能源设备（GPD），纯化过程是通过绿色能源组合设备（GPC）完成的。完成净化后，绿色能源设备进入EM4 OFF模式。这是SOC的最低能源消耗状态。在预配置的时间间隔中，绿色能源设备醒来，并在能源管理芯片（PMIC）的当前存储电压中醒来，并将这些数据告知绿色能源组合设备，以实现能源效率的有效且可持续的运行。应用签名AER工作原理已在上一个DI中显示阿格拉姆。与标准的Zigbee设备不同，绿色能源设备不能与主设备保持连续的Zigbee连接。另一方面，纯化后，它将主要以EM4 OFF模式为单位。这是最低的能耗模式。在此示例中，此行为是能源收集设计的核心。在EM4模式下，大多数外围设备熄灭，并且在醒来时必须更改重新介绍。纯化之前，该设备显示了另一种EM2能耗模式。在EM2模式下，能源消耗略高于EM4，但大多数L The The Beripheral仍在运行以支持纯化过程和其他操作。示例6：Zigbee Energy Energy Energy Energy Energy Collection开关此项目说明了一个Zigbee绿色能源设备（GP），该设备（GP）完全驱动了无电池或其他储能组件的能量收集器。随着启动时间较短，无线社会可以与动力学开关获得的功率一起工作，从而允许他们迅速醒来，并将报告发送到匹配的绿色能源设备。成功纯化后，绿色能源设备将开关命令（GPDF）发送到绿色能源组合设备，从而允许对绿色能源组合的LED光控制。 Zigbee Green Power是为能源收集设备设计的Zigbee协议的特殊特征，例如Ultra Ba PowerJa，动能开关，而无需传统的电池或能源储能组件。与标准的Zigbee不同，绿色力量使用短而有效的通信框架，而无需确认，最大程度地减少了数据传输和能耗。该解决方案使用Xinke Technology的EFR32MG22SOC，动力学开关，绿色能量通信框架的能量是通过按下按钮提供的。 Ultra -low Power Design提供Off -band（O）数据提供了肯定的纯化过程的示例，该过程允许可持续和维护性能和安全纯化，通常在中断功率的有限能源系统中使用GP协议。只有纯化完成后，绿色能量状态才会存储在非挥发记忆（NVM）中以优化能源效率。完成纯化后，中断的能量或生成绿色能量数据框架，以控制测试系统所需的远程绿色能源组合设备的LED灯。与电池应用不同，SOC通常打开并启动动能开关（即能量脉冲启动系统）。在正常功能期间，SOC醒来，发送一个开关框架并保持不活跃，直到能量消失为止。示例7：Zigbee绿色能源组合 - SOC Energy Collective观察该项目显示了Zigbee绿色能源组合设备用作绿色能源收获能源设备的观察者。这种绿色能源组合设备使您可以组合多个绿色能源设备。绿色能源组合设备可以接收和处理绿色能源数据框架，并转换Zigbee群集库（ZCL）的绿色能量数据框架。他们的网络容量符合Zigbee规范的要求，并可以形成自己分发或参与现有网络的Zigbee网络，例如由Raspberry Pi的国内助理协调员组成的网络。该应用程序说明了将代理和接收器实例集成到单个应用程序中的绿色能源组合设备的能力。绿色能源组合设备通常与绿色能源设备相互作用，这些设备是能源收集，没有电池或极长的电池寿命设备，例如开关和传感器。 Verdelo炉灶能量组合是Ultra -Low Power的绿色动力设备与标准Zigbee网络之间的桥梁。将绿色能源数据框架转换为Netwo其他部分的标准Zigbee群集库RK理解。 Entre绿色能源组合设备和绿色能源设备始于Zigbee绿色能源净化过程。 Green Energy的组合团队将帮助您参与启动新的绿色能源设备并安全地集成到Zigbee网络的过程中。绿色能源设备使用称为绿色能源设备的紧凑信息格式，以最大程度地减少传输过程中的能源消耗。绿色能源组合设备接收并处理这些绿色能源设备框架。它承认与绿色能源设备的安全通信，包括加密和完整性检查。基于Zigbee的绿色组合设备具有LED软件功能，以避免快速的LED更改。当组合的绿色能源设备从EDevicenergía绿色接收开关命令时，更改LED灯并激活1秒的计时器。在计时器到达之前，忽略了其他交替命令。绿色能源的组合设备承认虚拟通信离子端口，可用于生成净化信息。此外，它还承认方便的Zigby命令。用户可以根据启用或禁用VCOM，使用CLI或板按钮管理网络编译和绿色能源净化。技术谈判技术会议：在Suthat Technology XG22E的帮助下收集IoT智能能源 - 中国系列在7月3日带来了新的主题 - “ XG22E XG22E智能物联网的Smare Technology”“我们收集能量来收集智能能源”。这是收集智能的重要组成部分。智能物联网的收集解决方案。
